   동경128.2도 천리안 위성 (COMS 1) Ka-band 수신 실험
동경128.2도 천리안 위성 (COMS 1) Ka-band 수신 실험 (작성중)

2011/12/27 07:30



(1) 기상/해양 위성 천리안 (COMS 1)



     동경 128.2도 위치한 천리안위성(COMS 1)은 다기능 정지위성으로 통신, 해양 및

     기상관측용 위성입니다.



     또한 Ka-band의 위성TV 시험방송을 일부 시행하고 있습니다(KBS).

     현재 위성TV용으로 사용되고 있는 C-band 및 Ku-band와 달리 Ka-band에서 하는

     이 시험방송을 모니터해 보도록 하겠습니다.



     우선  SATBEAMS 사이트에 나와있는 천리안위성 관련 자료입니다.



     Satellite Name: COMS 1 (Chollian)
     Status: active
     Position: 128° E (128.2° E)
     Norad: 36744
     Cospar number: 2010-032A
     Operator: Korea Aerospace Research Institute (KARI)
     Launch date: 26-Jun-2010
     Launch site: Guiana Space Center
     Launch vehicle: Ariane 5 ECA
     Launch mass (kg): 2460
     Dry mass (kg):
     Manufacturer: EADS Astrium
     Model (bus): Eurostar-3000
     Orbit: GEO
     Expected lifetime: 7 years Call sign:
     Beacon(s):
     Details:
     Korean multi-function geostationary satellite COMS (Communication, Ocean and

     Meteorological Satellite). S/L-band transponder, Ka-band transponders
     Beams:

     Charts:



   참고자료 : 천리안 위성시스템



(2) Daum "위성방송카페"에 "오리지날 곰탱이" 님께서 올려주신 천리안 위성의 주파수정보입니다.

     (11.12.08. 16:22)


----- 인용 시작 ----------------------------------------------------------------------------



안녕하십니까? 궁금하신 사항은 Ka-Band Lo :18.85GHz


DVB-S2 20098 V 27000 KBS HD 시험방송(보통은 지상파)
DVB-S2 20141 V 27000 SBS HD 지상파
DVB-S2 20141 V 27000 MBC HD 지상파
DVB-S2 20141 V 27000 KBS-2 HD 지상파

이상 4개채널이 Open되어 있구요 LNB는 현재로는 DRO LNB가 없어서 PLL LNB를 사용하고 있습니다.   가격이 50만원 이상합니다 안테나는 55Cm Offset ANT를 사용 시험하고 있으나 75 정도면 안정적입니다.



----- 인용 끝 ------------------------------------------------------------------------------



(3) Ka-band 수신용 LNB

     위성TV 수신용 LNB (Low Noise Block Down Converter)는 위성에서 송출되는 전파를 수신하여

     위성수신기 (set-top box)에서 수신가능한 주파수 (950~2150Mhz)로 낮추고 저잡음 증폭기를

     사용해 신호를 증폭하는 장치입니다.



     위성전파의 주파수를 낮추기 위해서, LNB 내부에 국부발진기 (Local Oscillator)를 사용해 일정

     주파수를 만들어 내어 위성신호주파수와 혼합하여 그 차이만큼 낮은주파수로 변환하게 됩니다.

     (이러한 방식을 슈퍼헤테로다인 주파수 변환 방식이라고 합니다)



    이 LO(국부발진기)의 종류에 따라 PLL 방식과 DRO 방식으로 구분할 수 있습니다.



     PLL LNB : PLL은 Phase Locked Loop 의 약자로 신데사이저 등과 같은 곳에 많이 사용되는

                    방식으로 수정발진자등의 기준 발진 주파수와 VCO (전압제어 발진기) 의 위상차이를

                    검출해 이것을 보상하는 방식으로 피드백을 하여 안정적인 주파수를 만들어내는

                    방식입니다.   (너무 복잡하므로 이 이상은 전문자료를 참조하시길.... )

                    이 방식은 주파수 안정도가 좋으므로 값비싼 프로용 LNB에 사용되며 무척 고가입니다.



     DRO type LNB : DRO 는 dielectric resonator oscillator (유전체 공진 발진기)의 약자입니다.

                            마이크로웨이브 대역에서의 유전체 공진 현상을 이용한 발진기로 PLL 방식

                            보다는 저가입니다.   여기 위키백과 설명을 참조하세요.



     인터넷에서 검색해 본 Ka-band DRO type LNB 입니다.   대략적인 가격은 약 USD 250~300 정도

     (송료제외) 인 것 같습니다.

       - orbital_research_net :

       - Fujitsu General



(2) 테스트용 Ka-band LNB



아직 위성TV 용으로 시장에 나와있는 Ka-band용 LNB는 없는 것 같습니다.   프로용으로 나오는

PLL LNB는 가격이 너무 비싸서 테스트목적으로 구입한다는 것은 엄두를 못내겠고, DRO Type도

가격을 알아보니 만만한게 아니었습니다.



따라서, Ebay에서 중고품을 물색하여 하나 낙찰을 받았습니다.

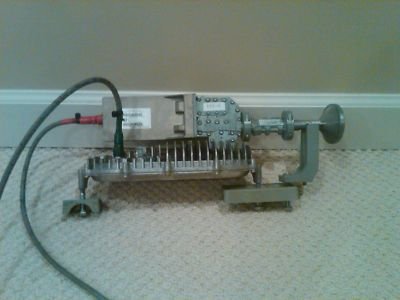

다음과 같은 제품입니다.



이 제품은 미국의 위성인터넷 업체인 Hughesnet 사의 HN-9000 시스템에 사용되는 부품입니다.





LNB (DRO Type) : 왼쪽 윗부분 19.7~20.2 GHz (Part No. # 1027441-0005)

피드혼 : 오른쪽 윗부분 : Part No. # 1500658-0001

1W 출력의 송신 AMP (BUC) : 아래 부분 (Part No. # 1037673-0001)



연말연시가 끼어서 배송에 시간이 걸릴것 같습니다.   구정후에나 테스트 가능하리라 예상됩니다.

테스트 후 결과를 올리겠습니다.
